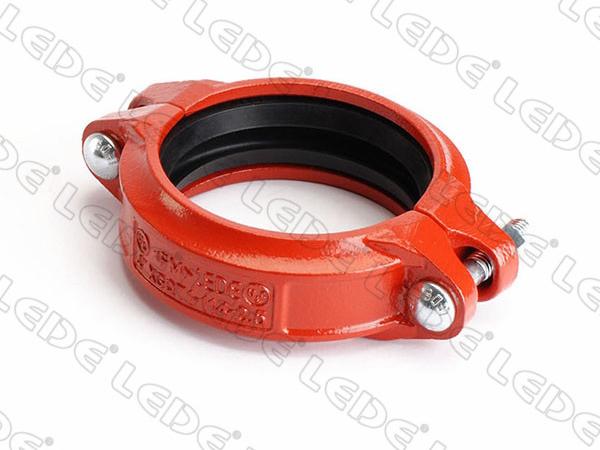

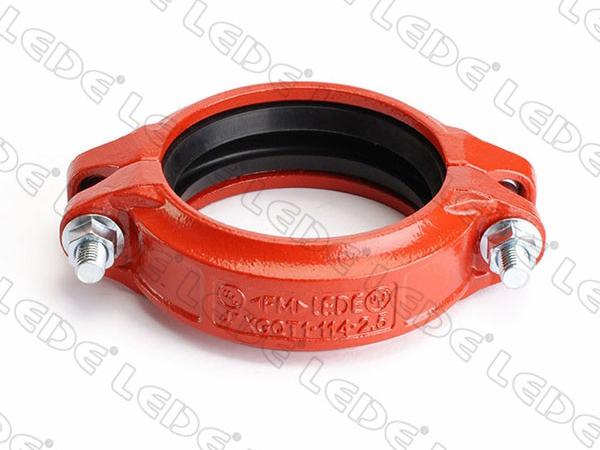

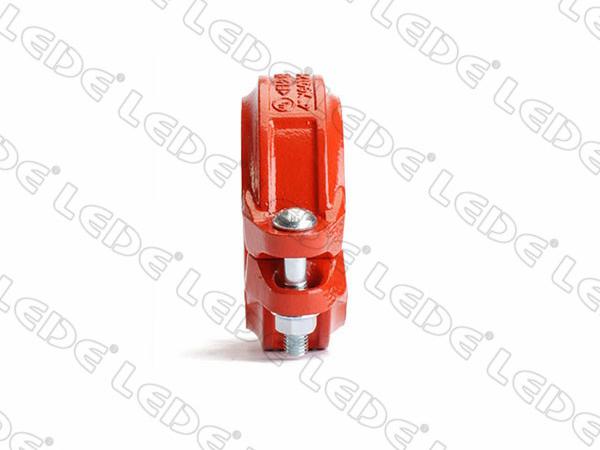

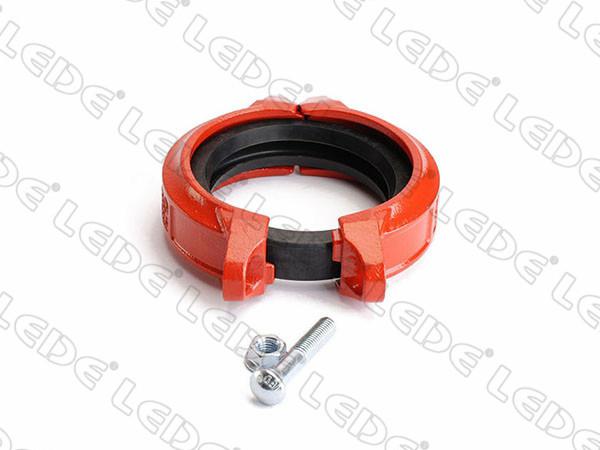

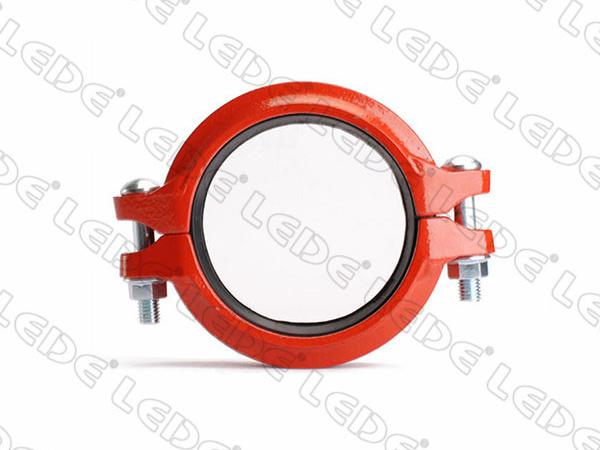

Acoplamiento rígido para tubería ranurada

  • Acoplamiento rígido para tubería ranurada
  • Acoplamiento rígido para tubería ranurada
  • Acoplamiento rígido para tubería ranurada

Información del producto
Los acoplamientos rígidos para tubería ranurada se fabrican para otorgar rigidez a la junta ensamblada – similar a la junta que se suelda o con bridas. El código de tuberías ANSI B31.1 requiere de un mínimo espacio para tuberías con conexiones rígidas, así como el código de construcción ANSI B31.9 y los sistemas de protección contra incendio NFPA 13. Underwriters Laboratory (es el organismo independiente líder en el mundo para la certificación y ensayos de seguridad de producto) define a un acople de tubería rígido como aquel que no se desvía de una línea central en más de un (1) grado. Luego de ranurar los extremos de la tubería, se coloca una junta de goma en cada extremo de la misma. Luego se colocan los acoplamientos sobre la junta, y se ajustan las tuercas y tornillos, lo que no permite que se produzcan posteriores filtraciones. Los acoplamientos rígidos, en general, se utilizan para unir tuberías horizontales del mismo peso para uso en plomería, y sirven para acomodar el peso del flujo de agua, accesorios, válvulas y otros adminículos. Los acoplamientos para tubería ranurada en general, se utilizan en protección contra incendios, flujo de agua y en otros procesos que requieran trabajo con presión.

Características
Hierro dúctil
Pintura naranja libre de plomo
Conforme a ASTM A536
Clasificado por UL, aprobado por FM

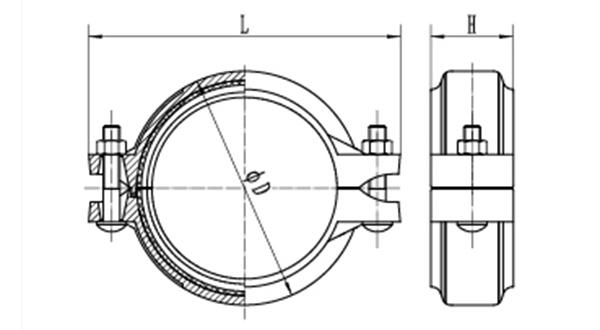

Dibujo dimensionado
Dibujos con dimensiones
Información técnica
Acoplamientos rígidos XGQT1
Tamaño nominal mm/pg Tubería O.D mm/pg Dimensiones Tornillo Presión de trabajo Psi
ΦD L A Pulg./mm
mm mm mm
25 33.7 55 97 45 3/8×1-1/2
(M10×40) 		300
1 1.327
32 42.4 63.5 107.5 45 3/8×1-3/4
(M10×45)
11/4 1.669
40 48.3 69 114 45
11/2 1.9
50 57 83.6 124 46 3/8×2-1/8
(M10×55)
2 2.244
50 60.3 83.6 124 46
2 2.375
65 73 98 137 46
21/2 2.875
65 76.1 98 139 46
21/2 3
80 88.9 114 156 46
3 3.5
100 108 138 186 50 1/2×2-5/8
(M12×65)
4 4.25
100 114.3 142 189 50
4 4.5
125 133 164 213 50
5 5.25
125 139.7 170 222 50
5 5.5
125 141.3 170 218 50
5 5.563
150 159 192 244 50
6 6.25
150 165.1 196 244 50
6 6.5
150 168.3 198 251 50
6 6.625
200 216.3 254 340 62 3/4×3-1/2
(M20×90)
8 8.515
200 219.1 256 316 60 5/8×3-1/8
(M16×80)
8 8.625
250 267.4 313 400 64 3/4×3-1/2
(M20×90)
10 10.527
250 273 319 393 64 3/4×3-1/2
(M20×90)
10 10.75
300 318.5 368 464 64 7/8×4-1/3
(M22×110)
12 12.539
300 323.9 374 453 65 3/4×4-1/3
(M20×110)
12 12.75
Otras imágenes de acoplamientos rígidos ranurados livianos

La empresa LEDE es diseñador y fabricante de accesorios de unión del sistema de tubería ranurada, es el líder de los fabricantes y proveedores chinos de acoplamientos rígidos para tubería ranurada, proporciona productos de unión de tuberías y control de flujo para sistemas de protección contra incendios y sistemas de trabajo de agua. Tenemos diferentes tamaños de los acoplimientos rígidos ranurados para sistemas de tuberías ranuradas, todos son fabricados de acuerdo con certificados de UL, CE, ISO, etc. Diseñados con equipos de automatización completos y excelentes experiencias en fabricación. La empresa LEDE ofrece tanto acoplamientos ranurados de hierro dúctil de calidad como soluciones personalizadas de extinción de incendios y suministro de agua a base de las demandas requeridas.
