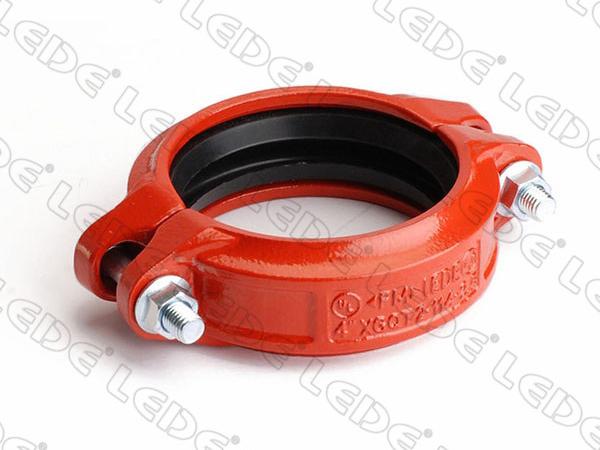

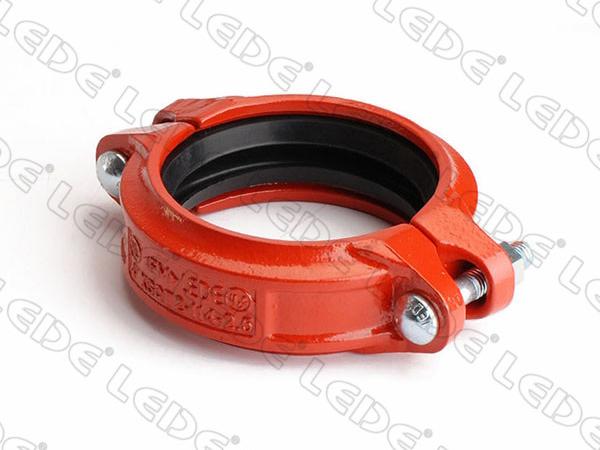

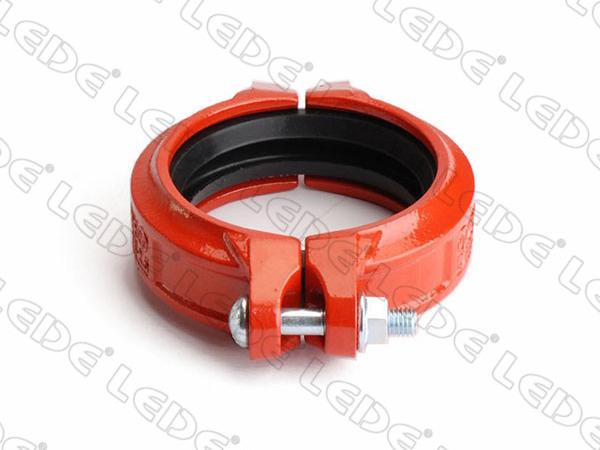

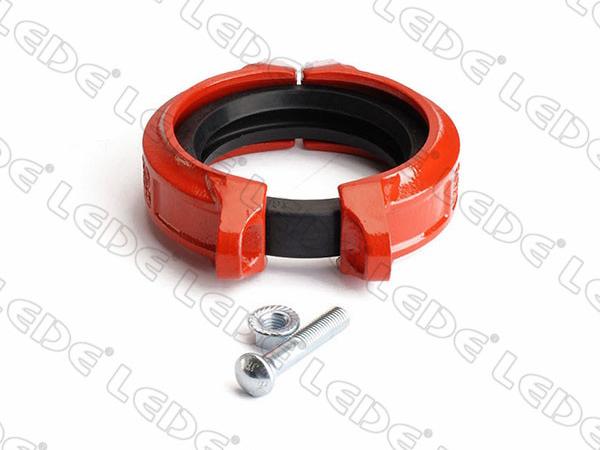

Acoplamiento flexible para tubería ranurada

  •  Acoplamiento flexible para tubería ranurada
  •  Acoplamiento flexible para tubería ranurada
  •  Acoplamiento flexible para tubería ranurada

Los acoplamientos flexibles para tuberías ranuradas ayudan a acomodar en movimiento de las tuberías. Las tuberías y sus accesorios unidos con acoplamientos flexibles, logran expandirse, contraerse o correrse de la línea central dentro de los parámetros normales. El tipo de tubería, grosor de la pared, presión, pendiente y tendido, como el ranurado seleccionado, todo contribuye al movimiento que tenga la tubería. Luego de ranurar los extremos de la tubería, se coloca una junta de goma en cada extremo de la misma. Luego se colocan los acoplamientos sobre la junta, y se ajustan las tuercas y tornillos, lo que no permite que se produzcan posteriores filtraciones. Los accesorios y las tuberías son de hierro dúctil fundido, y cumplen con los estándares ASTM A536 Grade 65-45-12 (alargamiento límite elástico). Los acoplamientos flexibles para tuberías ranuradas livianos se utilizan en sistemas de protección contra incendio, suministro de agua y en otros procesos que requieran de trabajo con presión.

Características
Los acoplamientos flexibles para tuberías ranuradas están diseñados para resistir hasta 300psi dependiendo del tamaño y la forma de la tubería, y para reducir el ruido y las vibraciones que se transmiten por las tuberías.

1. Los acoplamientos flexibles en tramos rectos deberían ubicarse lo más cerca que sea posible a las tuberías, o a una distancia de 1/6 del arco, o casi pegado.
2. Los acoplamientos flexibles tienen movimiento axial o longitudinal. El movimiento que realiza el acoplamiento ranurado es de la 1/2 del corte de las dimensiones ranuradas por ANSI/AWWA C606-06.
3. Al accionar el taladro eléctrico, no se puede exceder el par de torsión siguiente. Si los tornillos se ajustan demasiado, se pueden dañar las juntas.
4. Opciones de baño exterior: epoxy, pintura, dacromet, galvanizado en caliente.

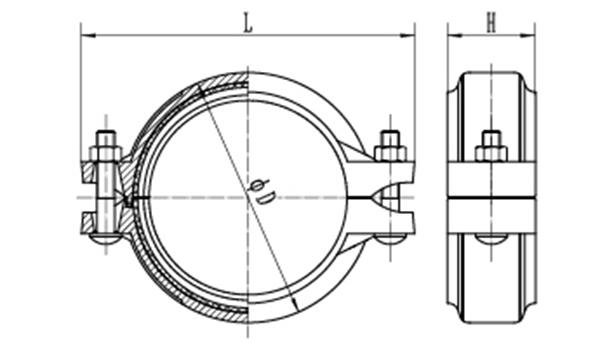

Dibujos con dimensiones
Dibujos con dimensiones
Información técnica
Acoplamiento flexible XGQT2
Tamaño normal mm/pg Tubería O.D mm/pg Dimensiones Tornillo Presión de trabajo Psi
ΦD L A Pulg/mm
mm mm mm
25 33.7 55 97 45 3/8×1-1/2
(M10×40)
300
1 1.327
32 42.4 63.5 107.5 45 3/8×1-3/4
(M10×45)
11/4 1.669
40 48.3 69 114 45
11/2 1.9
50 57 83.6 124 46 3/8×2-1/8
(M10×55)
2 2.244
50 60.3 83.6 124 46
2 2.375
65 73 98 137 46
21/2 2.875
65 76.1 98 139 46
21/2 3
80 88.9 114 156 46
3 3.5
100 108 138 186 50 1/2×2-5/8
(M12×65)
4 4.25
100 114.3 142 189 50
4 4.5
125 133 164 213 50
5 5.25
125 139.7 170 222 50
5 5.5
125 141.3 170 218 50
5 5.563
150 159 192 244 50
6 6.25
150 165.1 196 244 50
6 6.5
150 168.3 198 251 50
6 6.625
200 216.3 254 340 62 3/4×3-1/2
(M20×90)
8 8.515
200 219.1 256 316 60 5/8×3-1/8
(M16×80)
8 8.625
250 267.4 313 400 64 3/4×3-1/2
(M20×90)
10 10.527
250 273.0 319 393 64 3/4×3-1/2
(M20×90)
10 10.75
300 318.5 368 464 64 7/8×4-1/3
(M22×110)
12 12.539
300 323.9 374 453 65 3/4×4-1/3
(M20×110)
12 12.75
350 355.6 410 510 75 7/8×4-1/3
(M22×110)
14 14
400 406 480 597 122 0
16 16

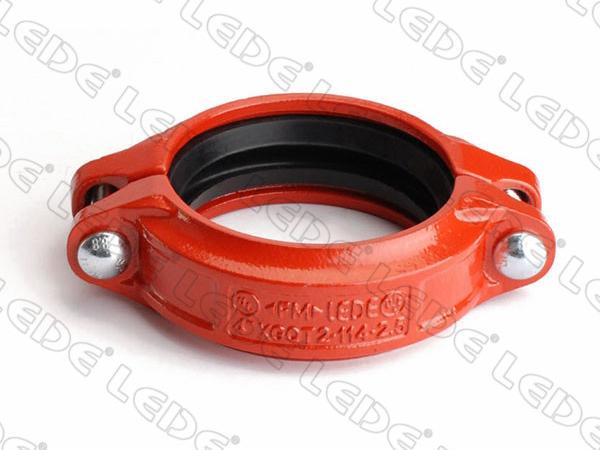

Galería de imágenes de acoplamientos flexibles para tuberías ranuradas

La empresa LEDE es diseñador y fabricante de accesorios de unión del sistema de tubería ranurada, es el líder de los fabricantes y proveedores chinos de acoplamientos rígidos para tubería ranurada, proporciona productos de unión de tuberías y control de flujo para sistemas de protección contra incendios y sistemas de trabajo de agua. Tenemos diferentes tamaños de los acoplimientos flexibles para tubería ranurada, todos son fabricados de acuerdo con certificados de UL, CE, ISO, etc. Diseñados con equipos de automatización completos y excelentes experiencias en fabricación. La empresa LEDE ofrece tanto acoplamientos ranurados de hierro dúctil de calidad como soluciones personalizadas de extinción de incendios y suministro de agua a base de las demandas requeridas.
