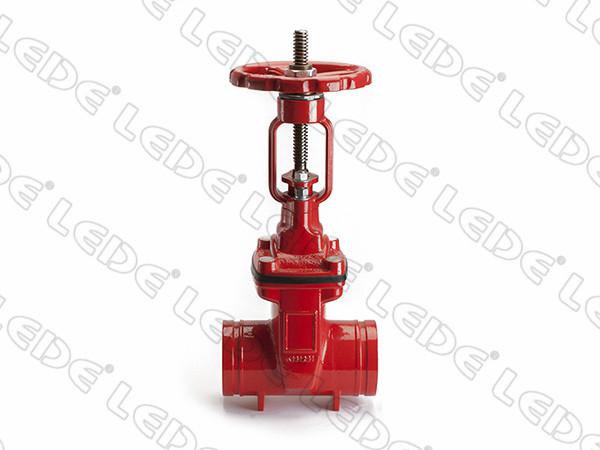

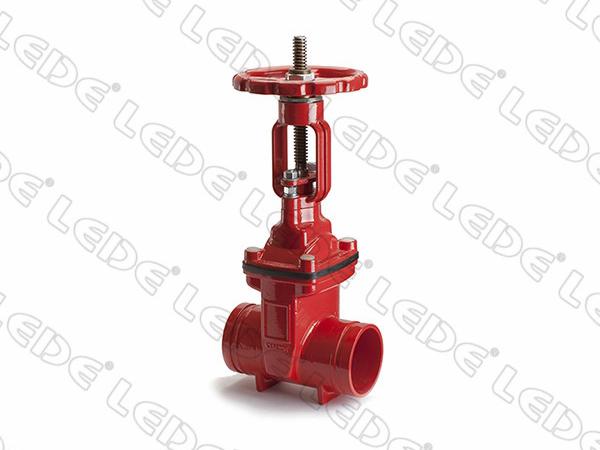

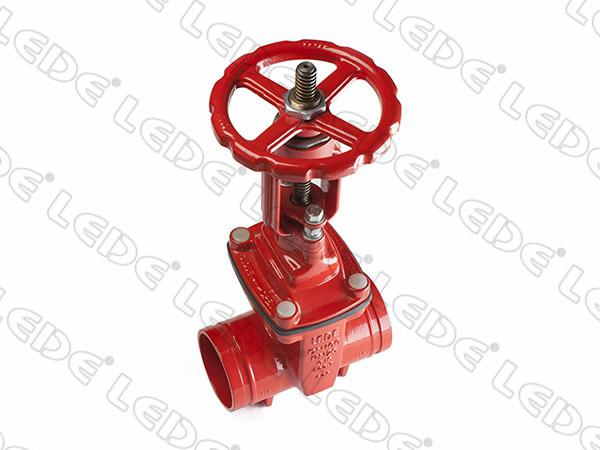

Válvula de compuerta con bridas OS&Y para protección contra incendios

  • Válvula de compuerta con bridas OS&Y para protección contra incendios
  • Válvula de compuerta con bridas OS&Y para protección contra incendios
  • Válvula de compuerta con bridas OS&Y para protección contra incendios

Válvula de compuerta con bridas OS&Y Especificaciones
Características
1. La válvula de compuerta con bridas OS&Y para protección contra incendio es uno de nuestros productos más nuevos, es simple y se mantiene fácilmente.
2. La válvula de compuerta tiene alta presión y bajo par de torsión. La presión puede llegar a PN40 con un par de torsión estándar de 1/3.
3. Cuando la válvula se encuentra abierta totalmente, las partes sellantes superiores permiten el acceso de agua.
4. La válvula tiene un canal derecho. Cuando la válvula está abierta completamente, el disco dejará completamente libre al canal, para que no haya resistencia al pasaje de fluido.
5. La superficie interna y externa de la válvula están recubiertas con polvo epoxy. Por lo cual, la pintura de la superficie de la válvula es pareja, y la abertura de la misma es segura para permitir el paso de bebidas, comida y productos de la industria farmacéutica.

Información técnica
Diámetro nominal DN50-600
Presión nominal PN 10/16/25/40
Válvula estándar EN1171
Largo de punta a punta EN558-1 ISO5752
Brida estándar EN1092-2 ISO7005-2 ASME-B16.42
Ranura estándar GB 5135.11 (opcional) AWWA C606
Prueba estándar EN12266 AWWA C515 GB 5135.6
Rango temperatura 0 ~ 80C
Válvula de compuerta con bridas OS&Y Especificaciones y listado de partes
No. Nombre de las partes Materiales
1 Cuerpo Hierro dúctil
2 Protector EPDM
3 Bonete de la junta EPDM
4 Bonete Hierro dúctil
5 Tornillo Galvanizado en caliente de acero al carbono o acero inoxidable
6 Balancín Hierro dúctil
7 Racor Hierro dúctil
8 Volante Hierro dúctil
9 Tuerca de compactación Galvanizado en caliente de acero al carbono o acero inoxidable
10 Tornillo de doble rosca Galvanizado en caliente de acero al carbono o acero inoxidable
11 Arandela de muelle Galvanizado en caliente de acero al carbono o acero inoxidable
12 Tuerca Galvanizado en caliente de acero al carbono o acero inoxidable
13 Arandela chata Galvanizado en caliente de acero al carbono o acero inoxidable
14 Anillo sellante EPDM
15/16/17 O-rings EPDM o NRM
18 Embalaje PTFE
19/20 Disco deslizante Bronce o POM
21 Manguito roscado Bronce
22 Tuerca de bloqueo Galvanizado en caliente de acero al carbono o acero inoxidable
23 Cuña Hierro dúctil + EPDM
24 Vástago Acero inoxidable 304 o 1Cr17Ni2Cr13
Válvula de compuerta con bridas OS&Y Serie 14
Z41X-01 Presión nominal PN 10/16
Dimensiones Pressure Rating Tamaño (mm)
OD OK L H H1 H Od
DN Pulgada PN
50 2 10/16 165 125 150 441 358.5 420.5 22
65 2.5 10/16 185 145 170 452 359.5 429.5 22
80 3 10/16 200 160 180 478 378 462 22
100 4 10/16 220 180 190 559.5 449.5 553 24
125 5 10/16 250 210 200 674.5 549.5 677 28
150 6 10/16 285 240 210 734 591.5 747 28
200 8 10 340 295 230 905.5 735.5 938 32
16 340 295 905.5 735.5 938
250 10 10 400 350 250 1100.5 900.5 1161 36
16 400 355 1100.5 900.5 1161
300 12 10 455 400 270 1273 1045.5 1353 40
16 455 410 1273 1045.5 1353
350 14 10 505 460 290 1484.5 1232 1585 40
16 520 470 1492 1232 1585
400 16 10 565 515 310 1684.5 1402 1805 44
16 580 525 1692 1402 1805
450 18 10 615 565 330 1868.5 1561 2065 50
16 640 585 1881 1561 2065
500 20 10 670 620 350 2068 1733 2238 50
16 715 650 2090.5 1733 2238
600 24 10 780 725 390 2390 2000 2605 50
16 840 770 2420 2000 2605
Válvula de compuerta con bridas OS&Y Serie 14
Z41X-01 Presión nominal PN 25/40
Dimensiones Pressure Rating Tamaño (mm)
OD OK L H H1 H2 Od
DN Pulgada PN
50 2 25 165 125 150 441 358.5 420.5 22
40 165 125 441 358.5 420.5
65 2.5 25 185 145 170 452 359.5 429.5 22
40 185 145 452 359.5 429.5
80 3 25 200 160 180 478 378 462 22
40 200 160 478 378 462
100 4 25 235 190 190 567 449.5 553 24
40 235 190 567 449.5 553
125 5 25 270 220 200 684.5 549.5 677 28
40 270 220 684.5 549.5 677
150 6 25 300 250 210 741.5 591.5 747 28
40 300 250 741.5 591.5 747
200 8 25 360 310 230 915.5 735.5 938 32
40 375 320 923 735.5 938
250 10 25 425 370 250 1113 900.5 1161 36
40 450 385 1125.5 900.5 1161
300 12 25 485 430 270 1288 1045.5 1353 40
40 515 450 1303 1045.5 1353
Válvula de compuerta con bridas OS&Y Serie 03
Z41X-02 Presión nominal PN 10/16
Dimensiones Presión Tamaño (mm)
OD OK L H H1 H Od
DN Pulgada PN
50 2 10/16 165 125 178 441 358.5 420.5 22
65 2.5 10/16 185 145 190 452 359.5 429.5 22
80 3 10/16 200 160 203 478 378 462 22
100 4 10/16 220 180 229 559.5 449.5 553 24
125 5 10/16 250 210 254 674.5 549.5 677 28
150 6 10/16 285 240 267 734 591.5 747 28
200 8 10 340 295 292 905.5 735.5 938 32
16 340 295 905.5 735.5 938
250 10 10 400 350 330 1100.5 900.5 1161 36
16 400 355 1100.5 900.5 1161
300 12 10 455 400 356 1273 1045.5 1353 40
16 455 410 1273 1045.5 1353
350 14 10 505 460 381 1484.5 1232 1585 40
16 520 470 1492 1232 1585
400 16 10 565 515 406 1684.5 1402 1805 44
16 580 525 1692 1402 1805
450 18 10 615 565 432 1868.5 1561 2065 50
16 640 585 1881 1561 2065
500 20 10 670 620 457 2068 1733 2238 50
16 715 650 2090.5 1733 2238
600 24 10 780 725 508 2390 2000 2605 50
16 840 770 2420 2000 2605
Válvula de compuerta con bridas OS&Y Serie 03
Z41X-02 Presión nominal PN 25/40
Dimensiones Presión Tamaño (mm)
OD OK L H H1 H2 Od
DN Pulgada PN
50 2 25 165 125 178 441 358.5 420.5 22
40 165 125 441 358.5 420.5
65 2.5 25 185 145 190 452 359.5 429.5 22
40 185 145 452 359.5 429.5
80 3 25 200 160 203 478 378 462 22
40 200 160 478 378 462
100 4 25 235 190 229 567 449.5 553 24
40 235 190 567 449.5 553
125 5 25 270 220 254 684.5 549.5 677 28
40 270 220 684.5 549.5 677
150 6 25 300 250 267 741.5 591.5 747 28
40 300 250 741.5 591.5 747
200 8 25 360 310 292 915.5 735.5 938 32
40 375 320 923 735.5 938
250 10 25 425 370 330 1113 900.5 1161 36
40 450 385 1125.5 900.5 1161
300 12 25 485 430 356 1288 1045.5 1353 40
40 515 450 1303 1045.5 1353
Válvula de compuerta con bridas OS&Y AWWA C515
Z41X-03 Presión nominal Clase150/Clase300
Dimensiones Presión Tamaño (mm)
OD OK L H H1 H2 Od
DN Pulgada Class
50 2 150 152 120.7 178 434.5 358.5 420.5 22
300 165 127 441 358.5 420.5
65 2.5 150 178 139.7 190 448.5 359.5 429.5 22
300 190 149.4 454.5 359.5 429.5
80 3 150 191 152.4 203 473.5 378 462 22
300 210 168 483 378 462
100 4 150 229 190.5 229 564 449.5 553 24
300 254 200 576.5 449.5 553
125 5 150 254 216 254 676.5 549.5 677 28
300 280 235 689.5 549.5 677
150 6 150 279 241.3 267 731 591.5 747 28
300 318 269.7 750.5 591.5 747
200 8 150 343 298.5 292 907 735.5 938 32
300 381 330.2 926 735.5 938
250 10 150 406 362 330 1103.5 900.5 1161 36
300 445 387.4 1123 900.5 1161
300 12 150 483 431.8 356 1287 1045.5 1353 40
300 520 450.9 1305.5 1045.5 1353

La empresa LEDE es diseñador y fabricante de accesorios de unión del sistema de tubería ranurada, es el líder de los fabricantes y proveedores chinos de válvula de compuerta con bridas OS&Y, proporciona productos de conexión de tuberías y control de flujo para sistemas de protección contra incendios. Diseñados con equipos de automatización completos y excelentes experiencias en fabricación. La empresa LEDE ofrece tanto válvulas de compuerta de hierro dúctil de calidad como soluciones personalizadas de extinción de incendios y suministro de agua a base de las demandas requeridas.
