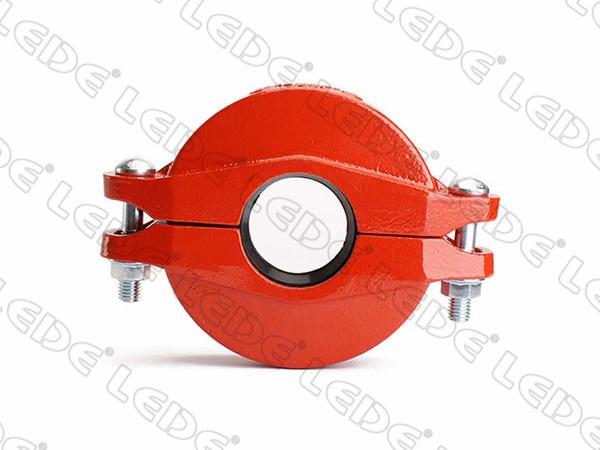

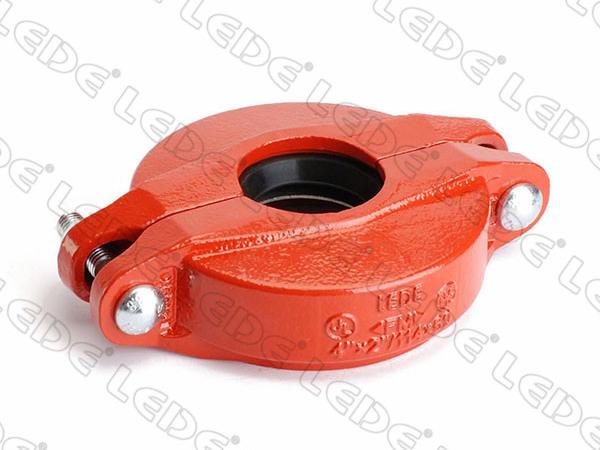

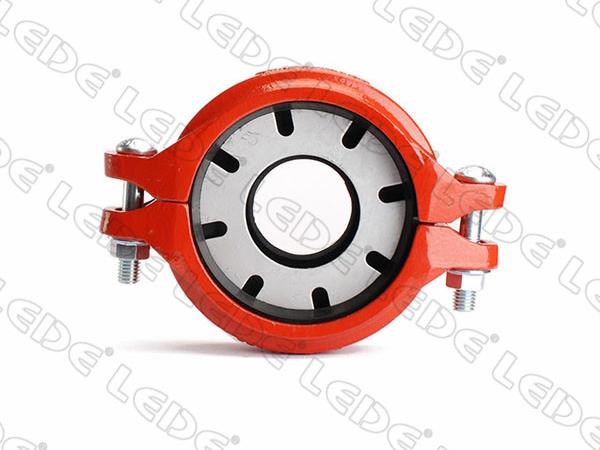

Acople ranurado reductor para tuberías

  • Acople ranurado reductor para tuberías
  • Acople ranurado reductor para tuberías
  • Acople ranurado reductor para tuberías

Descripción del producto

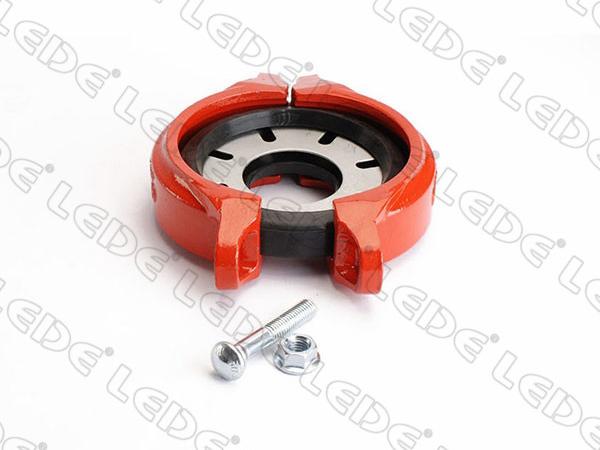

El acople ranurado reductor para tuberías está diseñado para conectar las tuberías mientras se reduce (o aumenta) el tamaño de las tuberías. Es un accesorio transitorio que une tuberías de distinto tamaño por medio de un solo adminículo. Luego de ranurar los extremos de la tubería, se coloca una junta de goma en cada extremo de la misma. Luego se colocan los acoplamientos sobre la junta, y se ajustan las tuercas y tornillos, lo que no permite que se produzcan posteriores filtraciones.

Características
Elaborado en hierro dúctil
Pintura naranja libre de plomo
Conforme a los estándares ASTM A536
Clasificado por UL, aprobado por FM

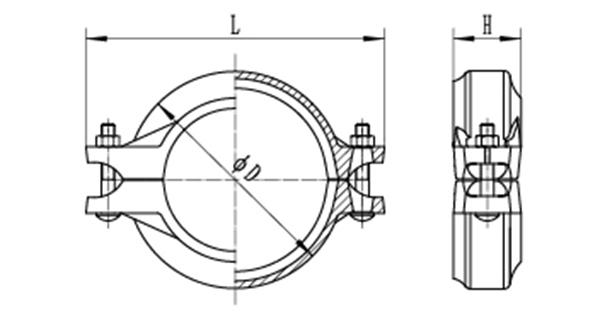

Dibujos con dimensiones
Dibujos con dimensiones
Información técnica
Acople flexible reductor XGQT3
Tamaño mm/pg Tubería O.D mm/pg Dimensiones Tornillo Presión de trabajo Psi
ΦD L H Pulgadas/mm
mm mm mm
50×40 60.3×48.3 82 130 46 3/8×2-1/8
（ M10×55 ） 		300
2x11/2 2.375×1.9
65×25 73×33.7 97 151 46
21/2x1 2.875×1.327
65×32 73×42.4 97 151 46
21/2x11/4 2.875×1.669
65×40 73×48.3 97 151 46
21/2x11/2 2.875×1.9
65×50 73×60.3 97 151 46
21/2x2 2.875×2.375
65×50 76.1×60.3 107 151 46
21/2x2 3×2.375
80×40 88.9×48.3 112 166.6 46 1/2×2-5/8
(M12×65)
3x11/2 3.5×1.9
80×50 88.9×60.3 123.6 166.6 46
3×2 3.5×2.375
80×65 88.9×73.0 123.6 166.6 46
3x21/2 3.5×2.875
80×65 88.9×76.1 123.6 166.6 46
3x21/2 3.5×3
100×50 114.3×60.3 151.2 200 50
4×2 4.5×2.375
100×65 114.3×73.0 151.2 200 50
4x21/2 4.5×2.875
100×65 114.3×76.1 151.2 200 50
4x21/2 4.5×3.0
100×80 114.3×88.9 151.2 200 50
4×3 4.5×3.5
125×100 141.3×114.3 167 230 52 5/8×3-1/8
(M16×80)
5×4 5.563×4.5
150×80 165.1×88.9 197 275 52
6×3 6.5×3.5
150×100 165.1×114.3 197 275 52
6×4 6.5×4.5
150×65 168.3×73 199.4 275 52
6×21/2 6.525×2.875
150×80 168.3×88.9 199.4 275 52
6×3 6.525×3.5
150×100 168.3×114.3 199.4 275 52
6×4 6.525×4.5
150×100 168.3×141.3 199.4 275 52
6×5 6.625×5.563
200×150 219.1×168.3 258 336 58 3/4×4-1/3
(M20×110)
8×6 8.625×6.525
Galería de imágenes de acople ranurado reductor para tuberías

La empresa LEDE es diseñador y fabricante de accesorios de unión del sistema de tubería ranurada, es el líder de los fabricantes y proveedores chinos de acoples ranurados reductores para tuberías, proporciona productos de unión de tuberías y control de flujo para sistemas de protección contra incendios y sistemas de trabajo de agua. Tenemos diferentes tamaños de los acoples ranurados reductores para tubería ranurada, todos son fabricados de acuerdo con certificados de UL, CE, ISO, etc. Diseñados con equipos de automatización completos y excelentes experiencias en fabricación. La empresa LEDE ofrece tanto acoplamientos ranurados de hierro dúctil de calidad como soluciones personalizadas de extinción de incendios y suministro de agua a base de las demandas requeridas.
