Válvula de mariposa tipo wafer para control de flujo de agua

  •   Válvula de mariposa tipo wafer para control de flujo de agua
  •   Válvula de mariposa tipo wafer para control de flujo de agua
  •   Válvula de mariposa tipo wafer para control de flujo de agua
  •   Válvula de mariposa tipo wafer para control de flujo de agua

Válvula de mariposa tipo wafer para control de flujo de agua Especificaciones de material
Características
1.La válvula de mariposa auto-sellante con línea central, es una válvula nueva e innovadora, con una micro-interferencia entre el disco de goma y el canal de la válvula. Esto ayuda a minimizar la abrasión de la superficie sellada y a incrementar la vida útil de la válvula.
2. Como tiene una estructura auto-sellante, la propiedad de sellado de la válvula de mariposa es proporcional a la presión del flujo, y permite que la válvula soporte alta presión.
3. Cuando la válvula se cierra, el borde sellado del disco de goma puede remover el barro y la suciedad.
4. La superficie interna y externa de la válvula está recubierta con polvo epoxy. Por lo cual, la pintura de la superficie de la válvula es pareja, y la abertura de la misma es segura para permitir el paso de bebidas, comida y productos de la industria farmacéutica.

Accesorios utilizables

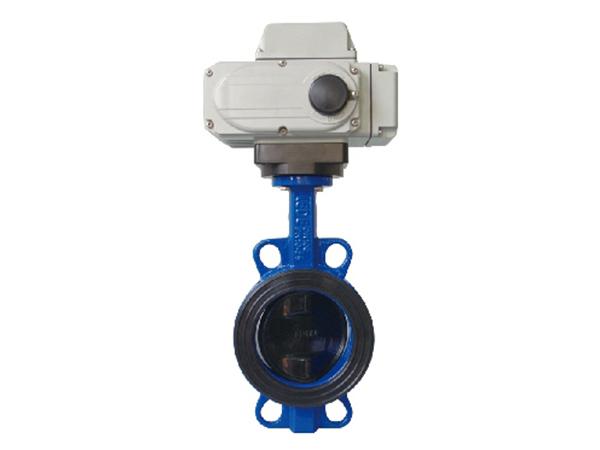

Según los pedidos de los clientes, se pueden instalar en las válvulas, una palanca de cambios D71X, operador de engranaje D371X, servomotor eléctrico D971X, y servomotor neumático D671X.

Presión nominal: PN 10/16/25

Información técnica
Diámetro nominal |DN50-300
Presión nominal PN 10/16/25
Válvula estándar EN593
Largo de lado a lado EN558-1 ISO5752
Brida estándar EN1092-2 IS07005-2
Prueba estándar EN12266
Rango de temperatura 0~80° C
Válvula de mariposa tipo wafer para control de flujo de agua Especificaciones de material y listado de partes0
No. Nombre de las partes Material
1 Cuerpo Hierro dúctil
2 Junta EPDM
3 Arandela con agujero cuadrado Galvanizado en caliente de acero al carbono o acero inoxidable
4 Tornillo Galvanizado en caliente de acero al carbono o acero inoxidable
5 Arandela de resorte Galvanizado en caliente de acero al carbono o acero inoxidable
6 Arandela plana Galvanizado en caliente de acero al carbono o acero inoxidable
7 Enchufe EPDM
8 Cojinete Bronce o POM
9 Eje accionamiento Acero inoxidable 304 o 1Cr17Ni2 o 2Cr13
10 Disco Hierro dúctil + EPDM
11 Cojinete Bronce o POM
12 Eje motor Acero inoxidable 304 o 1Cr17Ni2 o 2Cr13
13 Cojinete Bronce o POM
14 O-rings EPDM o NRM
15 O-rings EPDM o NRM

La empresa LEDE es diseñador y fabricante de accesorios de unión del sistema de tubería ranurada, es el líder de los fabricantes y proveedores chinos de válvula de mariposa tipo wafer, proporciona productos de conexión de tuberías y control de flujo para sistemas de protección contra incendios. Diseñados con equipos de automatización completos y excelentes experiencias en fabricación. La empresa LEDE ofrece tanto válvulas de mariposa de hierro dúctil de calidad como soluciones personalizadas de extinción de incendios y suministro de agua a base de las demandas requeridas.
