Introducción del producto

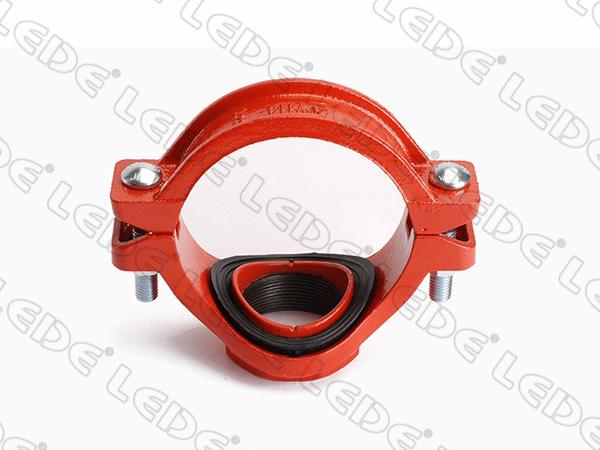

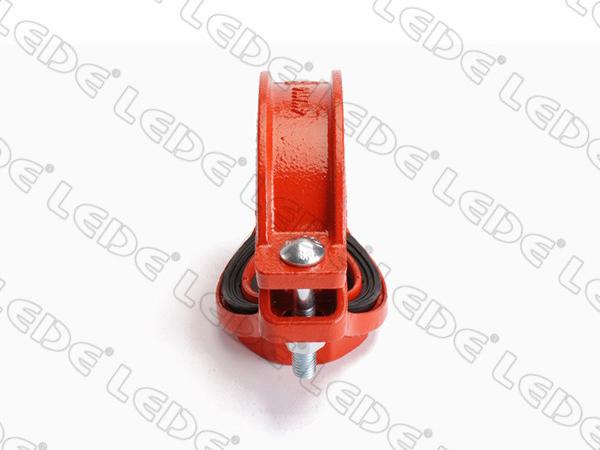

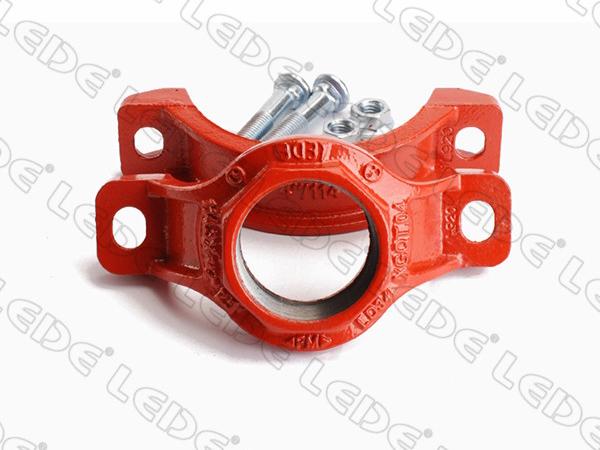

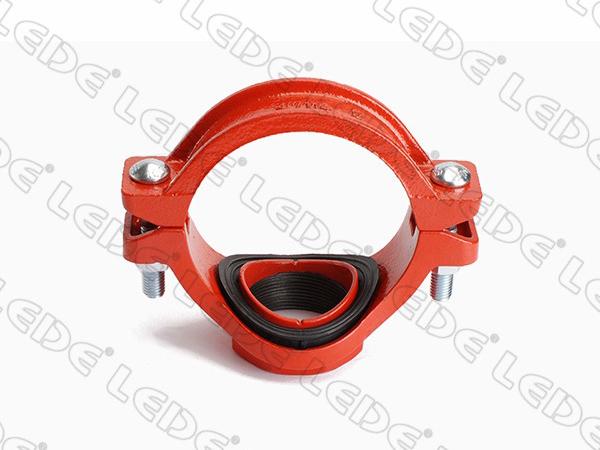

Las tees mecánicas son accesorios para tuberías que se utilizan en lugar de los accesorios completamente fundidos. La tee mecánica roscada está fundida de hierro dúctil en dos mitades iguales: una es la salida, la otra es la correa. Se perfora o corta un orificio de gran tamaño en la tubería en el lugar donde se necesita la rama o el dispositivo. La tee mecánica se ensambla alrededor de la tubería, colocando el collar dentro del orificio y luego colocando una junta de goma elástica adecuada para ese sistema de tubería en particular. Luego los pernos se sujetan haciendo que la rama sea más segura. Las tees mecánicas están diseñadas para conectar tuberías directamente en el sistema. Los conectores de salida se suministran con roscas hembra (FPT) o tubos ranurados. Estos acoples son accesorios de tubería que ahorran mano de obra y que están diseñados para ofrecer una excelente flexibilidad ahorrándole costos a los contratistas, tanto en la mano de obra como en los materiales. Para cortar el orificio o ensamblar la tee mecánica roscada no se requiere llama, lo que la convierte en una excelente opción para el trabajo de acondicionamiento y MRO.

Características
Construcción por hierro dúctil
Pintura naranja sin plomo
Conforme a las normas ASTM A536
Nominado por UL, aprobado por FM

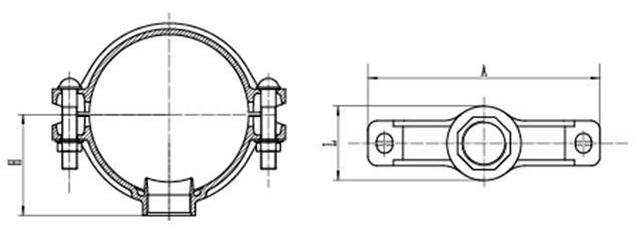

Dibujos con dimensiones
Dibujos con dimensiones
Información técnica
Tee mecánica roscada  XGQT04
Tamaño nominal mm/in Diámetro externo del tubo mm/pulgada Dimensiones Perno/tuerca Diámetro del orificio del tubo (mm) Presión de trabajo (psi)
A L H Tamaño (mm)
mm mm mm
50×15 60.3×21.3 120 54 50 3/8×2
(M10×50)
φ30 300
2x1/2 2.375×0.825
50×20 60.3×26.7 120 54 50 φ30
2x3/4 2.375×1.05
50×25 60.3×33.7 120 64 50 φ38
2×1 2.375×1.327
50×32 60.3×42.4 120 72 55 φ46
2x11/4 2.375×1.669
50×40 60.3×48.3 120 72 63 φ46
2x11/2 2.375×1.9
65×15 73×21.3 139 54 58 3/8×2-1/8
(M10×55)
φ30
21/2x1/2 2.375×0.825
65×20 73×26.7 139 54 58 φ30
21/2x3/4 2.875×1.05
65×25 73.0×33.7 139 65 60 φ38
21/2x1 2.875×1.327
65×32 73.0×42.4 139 72 60 φ46
21/2x11/4 2.875×1.669
65×40 73.0×48.3 139 79 60 φ53
21/2x11/2 2.875×1.9
65×15 76.1×21.3 139 54 58 φ30
21/2x1/2 3×0.825
65×20 76.1×26.7 139 54 58 φ30
21/2x3/4 3×1.05
65×25 76.1×33.7 139 65 60 φ38
21/2x1 3×1.327
65×32 76.1×42.4 139 72 60 φ46
21/2x11/4 3×1.669
65×40 76.1×48.3 139 79 60 φ53
21/2x11/2 3×1.9
80×15 88.9×21.3 155 59 66.5 φ30
3x1/2 3.5×0.825
80×20 88.9×26.7 155 59 66.5 φ30
3x3/4 3.5×1.05
80×25 88.9×33.7 155 64 67 φ38
3×1 3.5×1.327
80×32 88.9×42.4 155 72 67 φ46
3x11/4 3.5×1.669
80×40 88.9×48.3 155 79 67 φ53
3x11/2 3.5×1.9
80×50 88.9×60.3 155 90 67 φ64
3×2 3.5×2.375
100×25 108.1×33.7 167 76 76 1/2×2-5/8
(M12×65)
φ38
4×1 4.250×1.327
100×32 108.0×42.4 167 83 76 φ46
4x11/4 4.25×1.669
100×40 108.0×48.3 167 90 76 φ53
4x11/2 4.25×1.9
100×50 108.0×60.3 167 100 78 φ64
4×2 4.25×2.375
100×65 108.0×76.1 167 117 105 φ80
4x21/2 4.25×3
100×25 114.3×33.7 181 64 79 φ38
4×1 4.5×1.327
100×32 114.3×42.4 181 72 79 φ46
4x11/4 4.5×1.669
100×40 114.3×48.3 181 79 79 φ53
4x11/2 4.5×1.9
100×50 114.3×60.3 181 90 79 φ64
4×2 4.5×2.375
100×65 114.3×76.1 181 117 105 φ70
4x21/2 4.5×3
100×80 114.3×88.9 181 129 83 φ89
4×3 4.5×3.5
125×25 133.0×33.7 205 76 89 1/2×3
(M12×75)
φ38
5×1 5.250×1.327
125×32 133.0×42.4 205 83 89 φ46
5x11/4 5.25×1.669
125×40 133.0×48.3 205 90 89 φ53
5x11/2 5.25×1.9
125×50 133.0×60.3 205 100 89 φ64
5×2 5.25×2.375
125×65 133.0×76.1 205 117 114 φ80
5x21/2 5.25×3
125×80 133.0×88.9 205 φ92
5×3 5.25×3.5
125×25 139.7×33.7 212 76 93 φ38
5×1 5.5×1.327
125×32 139.7×42.4 212 83 93 φ46
5x11/4 5.5×1.669
125×40 139.7×48.3 212 90 93 φ53
5x11/2 5.5×1.9
125×50 139.7×60.3 212 100 93 φ64
5×2 5.5×2.375
125×65 139.7×76.1 212 117 115 φ70
5x21/2 5.5×3
125×80 139.7×88.9 212 φ89
5×3 5.5×3.5
125×25 141.3×33.7 212 76 93 φ38
5×1 5.563×1.327
125×32 141.3×42.4 212 83 93 φ46
5x11/4 5.563×1.669
125×40 141.3×48.3 212 90 93 φ53
5x11/2 5.563×1.9
125×50 141.3×60.3 212 100 93 φ64
5×2 5.563×2.375
125×65 141.3×76.1 212 117 115 φ70
5x21/2 5.563×3
125×80 141.3×88.9 212 φ89
5×3 5.563×3.5
150×25 159×33.7 233 76 101.5 9/16×3
(M14×75)
φ38
6×1 6.250×1.327
150×32 159.0×42.4 233 83 101.5 φ46
6x11/4 6.250×1.669
150×40 159.0×48.3 233 90 101.5 φ53
6x11/2 6.250×1.9
150×50 159.0×60.3 233 100 101.5 φ64
6×2 6.250×2.375
150×65 159.0×76.1 233 117 128 5/8×3-1/3
(M16×85)
φ80
6x21/2 6.250×3
150×80 159.0×88.9 233 φ92
6×3 6.250×3.5
150×100 159.0×114.3 233 φ118
6×4 6.250×4.5
150×25 165.1×33.7 248 64 106 5/8×3-1/3
(M16×85)
φ38
6×1 6.5×1.327
150×32 165.1×42.4 248 72 106 φ46
6x11/4 6.5×1.669
150×40 165.1×48.3 248 79 106 φ53
6x11/2 6.5×1.9
150×50 165.1×60.3 248 90 106 φ64
6×2 6.5×2.375
150×65 165.1×76.1 248 107 128 φ80
6x21/2 6.5×3
150×80 165.1×88.9 248 φ92
6×3 6.5×3.5
150×100 165.1×114.3 248 φ118
6×4 6.5×4.5
150×25 168.3×33.7 248 64 106 5/8×3-1/3
(M16×85)
φ38
6×1 6.625×1.327
150×32 168.3×42.4 248 72 106 φ46
6x11/4 6.625×1.669
150×40 168.3×48.3 248 79 106 φ53
6x11/2 6.625×1.9
150×50 168.3×60.3 248 90 106 φ64
6×2 6.625×2.375
150×65 168.3×76.1 248 107 128 φ70
6x21/2 6.625×3
150×80 168.3×88.9 248 φ89
6×3 6.625×3.5
150×100 168.3×4 248 φ114
6×4 6.625×4.5
200×25 219.1×33.7 311 76 131 5/8×3-1/3
(2-M16×85)
φ38
8×1 8.625×1.327
200×32 219.1×42.4 311 83 134 φ46
8x11/4 8.625×1.669
200×40 219.1×48.3 311 90 134 φ53
8x11/2 8.625×1.9
200×50 219.1×60.3 311 100 134 φ64
8×2 8.625×2.375
200×65 219.1×76.1 311 117 156 φ70
8x21/2 8.625×3
200×80 219.1×88.9 311 φ89
8×3 8.625×3.5
200×100 219.1×114.3 311 φ114
8×4 8.625×4.5
250×65 273.0×76.1 379 3/4×3-1/2 (M20×90) φ80
10x21/2 10.75×3
250×80 273.0×88.9 379 φ92
10×3 10.75×3.5

La empresa LEDE es diseñador y fabricante de accesorios de unión del sistema de tubería ranurada, es el líder de los fabricantes y proveedores chinos de Tee mecánica ranurada, proporciona productos de unión de tuberías y control de flujo para sistemas de protección contra incendios y sistemas de trabajo de agua. Tenemos diferentes tamaños de Tee mecánicas ranuradas para tuberías ranuradas, todos son fabricados de acuerdo con certificados de UL, CE, ISO, etc. Diseñados con equipos de automatización completos y excelentes experiencias en fabricación. La empresa LEDE ofrece tanto Tee mecánicas de hierro dúctil de calidad como soluciones personalizadas de extinción de incendios y suministro de agua a base de las demandas requeridas.
