Tee de reducción ranurada

  • Tee de reducción ranurada
  • Tee de reducción ranurada
  • Tee de reducción ranurada
  • Tee de reducción ranurada

Introducción del producto
1. La tee de reducción ranurada está fabricada de hierro dúctil fundido.
2. La tee ranurada para tubería está revestida en pintura naranja sin plomo.
3. Estas tees para tuberías cumplen con las normas ASTM A536.
4. Cada una está listada por UL y aprobada por FM.

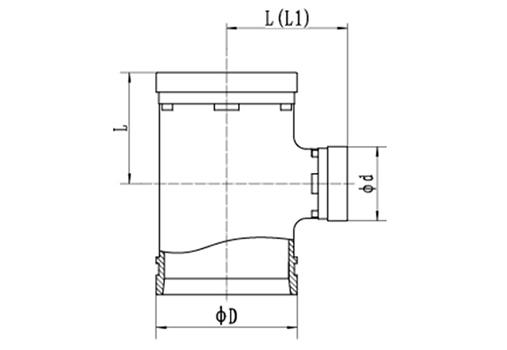

Dibujos con dimensiones
Dibujos con dimensiones
Información técnica
Tee de reducción ranurada XGQT03
Tamaño nominal mm/in Diámetro externo del tubo mm/pulgada Dimensiones Presión de trabajo (psi)
L(mm) D d
L L1 L mm mm
Corta Corta (+)
50×32 60.3×42.4 70 60 42 300
2×11/4 2.375×1.669
50×40 60.3×48.3 70 60 48
2×11/2 2.375×1.9
65× 32 73×42.4 76 73 42
21/2x11/4 2.875×1.669
65× 40 73×48.3 76 73 48
21/2x11/2 2.875×1.9
65× 50 73×60.3 76 73 60
21/2x2 2.875×2.375
65× 32 76.1× 42.4 76 76 42
21/2x11/4 3× 1.669
65× 40 76.1× 48.3 76 76 48
21/2x11/2 3× 1.9
65× 50 76.1×60.3 76 76 60
21/2x2 3×2.375
80× 32 88.9× 42.4 86 89 42
3x11/4 3.5× 1.669
80× 40 88.9× 48.3 86 89 48
3x11/2 3.5× 1.9
80× 50 88.9×60.3 86 89 60
3× 2 3.5×2.375
80×65 88.9×73 86 89 73
3x21/2 3.5×2.875
80×65 88.9×76.1 86 89 76
3x21/2 3.5×3
100×50 108×60.3 90 98* 102 108 60
4×2 4.25×2.375
100×65 108×73 90 98* 102 108 73
4x21/2 4.25×2.875
100×65 108×76.1 90 98* 102 108 76
4x21/2 4.25×3
100×80 108×88.9 90 98* 102 108 89
4×3 4.25×3.5
100×32 114.3×42.4 90 98* 102 114 42
4x11/4 4.5×1.669
100×40 114.3×48.3 90 98* 102 114 48
4x11/2 4.5×1.9
100×50 114.3×60.3 90 98* 102 114 60
4×2 4.5×2.375
100×65 114.3×73 90 98* 102 114 73
4x21/2 4.5×2.875
100×65 114.3×76.1 90 98* 102 114 76
4x21/2 4.5×3
100×80 114.3×88.9 90 98* 102 114 89
4×3 4.5×3.5
125×65 133×76.1 105 121 133 76
5x21/2 5.25×3
125×80 133×88.9 105 121 133 89
5×3 5.25×3.5
125×100 133×108 105 121 133 108
5×4 5.25×4.25
125×100 133×114.3 105 121 133 114
5×4 5.25×4.5
125×50 139.7×60.3 105 121 140 60
5×2 5.5×2.375
125×65 139.7×76.1 105 121 140 76
5x21/2 5.5×3
125×80 139.7×88.9 105 121 140 89
5×3 5.5×3.5
125×100 139.7×108 105 121 140 108
5×4 5.5×4.25
125×100 139.7×114.3 105 121 140 114
5×4 5.5×4.5
125×125 139.7×133 105 121 140 133
5×5 5.5×5.25
125×50 141.3×60.3 105 121 141 60
5×2 5.563×2.375
125×65 141.3×73 105 121 141 73
5x21/2 5.563×2.875
125×80 141.3×88.9 105 121 141 89
5×3 5.563×3.5
125×100 141.3×114.3 105 121 141 114
5×4 5.563×4.5
150×65 159×76.1 110 120* 130 159 76
6x21/2 6.25×3
150×80 159×88.9 110 120* 130 159 89
6×3 6.25×3.5
150×100 159×108 110 120* 130 159 108
6×4 6.25×4.25
150×100 159×114.3 110 120* 130 159 114
6×4 6.25×4.5
150×125 159×133 110 120* 130 159 133
6×5 6.25×5.25
150×125 159×139.7 110 120* 130 159 140
6×5 6.25×5.5
150×50 165.1×60.3 110 120* 130 165 60
6×2 6.5×2.375
150×65 165.1×76.1 110 120* 130 165 76
6x21/2 6.5×3
150×80 165.1×88.9 110 120* 130 165 89
6×3 6.5×3.5
150×100 165.1×108 110 120* 130 165 108
6×4 6.5×4.25
150×100 165.1×114.3 110 120* 130 165 114
6×4 6.5×4.5
150×125 165.1×133 110 120* 130 165 133
6×5 6.5×5.25
150×125 165.1×139.7 110 120* 130 165 140
6×5 6.5×5.5
150×50 168.3×60.3 110 120* 140 168 60
6×2 6.625×2.375
150×65 168.3×76.1 110 120* 140 168 76
6x21/2 6.625×3
150×80 168.3×88.9 110 120* 140 168 89
6×3 6.625×3.5
150×100 168.3×108 110 120* 140 168 108
6×4 6.625×4.25
150×100 168.3×114.3 110 120* 140 168 114
6×4 6.625×4.5
150×125 168.3×133 110 120* 140 168 133
6×5 6.625×5.25
150×125 168.3×139.7 110 120* 140 168 140
6×5 6.625×5.5
200×65 219.1×76.1 146 174 219 76
8x21/2 8.625×3
200×80 219.1×88.9 146 174 219 89
8×3 8.625×3.5
200×100 219.1×108 146 174 219 108
8×4 8.625×4.25
200×100 219.1×114.3 146 174 219 114
8×4 8.625×4.5
200×125 219.1×133 146 174 219 133
8×5 8.625×5.25
200×125 219.1×139.7 146 174 219 140
8×5 8.625×5.5
200×150 219.1×159 146 174 219 159
8×6 8.625×6.25
200×150 219.1×165.1 146 174 219 165
8×6 8.625×6.5
250×80 273×88.9 190 273 89
10×3 10.75×3.5
250×100 273×108 190 273 108
10×4 10.75×4.25
250×100 273×114.3 190 273 114
10×4 10.75×4.5
250×125 273×133 190 273 133
10×5 10.75×5.25
250×125 273×139.7 190 273 140
10×5 10.75×5.5
250×125 273×141.3 190 273 141
10×5 10.75×5.563
250×150 273×159 190 273 159
10×6 10.75×6.25
250×150 273×165.1 190 273 165
10×6 10.75×6.5
250×150 273×168.3 190 273 168
10×6 10.75×6.625
250×200 273×219.1 190 273 219
10×8 10.75×8.625
300×150 323.9×159 220 325 159
12×6 12.75×6.25
300×150 323.9×165.1 220 325 165
12×6 12.75×6.5
300×150 323.9×168.3 220 325 168
12×6 12.75×6.625
300×200 323.9×219.1 220 325 219
12×8 12.75×8.625
300×250 323.9×273 220 325 273
12×10 12.75×10.75

La empresa LEDE es diseñador y fabricante de accesorios de unión del sistema de tubería ranurada, es el líder de los fabricantes y proveedores chinos de Tee reducida ranurada, proporciona productos de conexión de tuberías y control de flujo para sistemas de protección contra incendios y sistemas de trabajo de agua. Tenemos diferentes tamaños de Tee reducida ranurada para tuberías ranuradas, todos son fabricados de acuerdo con certificados de UL, CE, ISO, etc. Diseñados con equipos de automatización completos y excelentes experiencias en fabricación. La empresa LEDE ofrece tanto Tee reducida ranurada de hierro dúctil de calidad como soluciones personalizadas de extinción de incendios y suministro de agua a base de las demandas requeridas.
