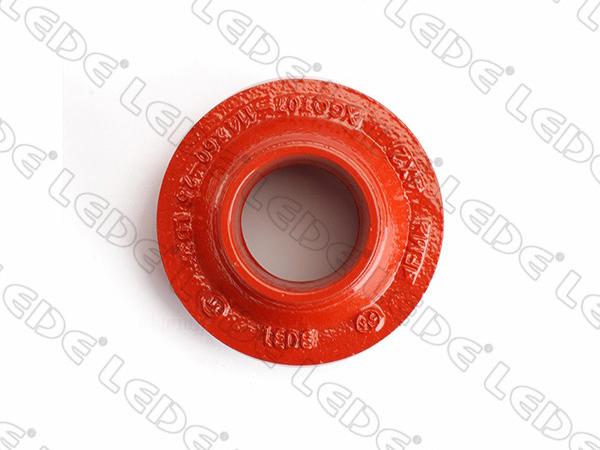

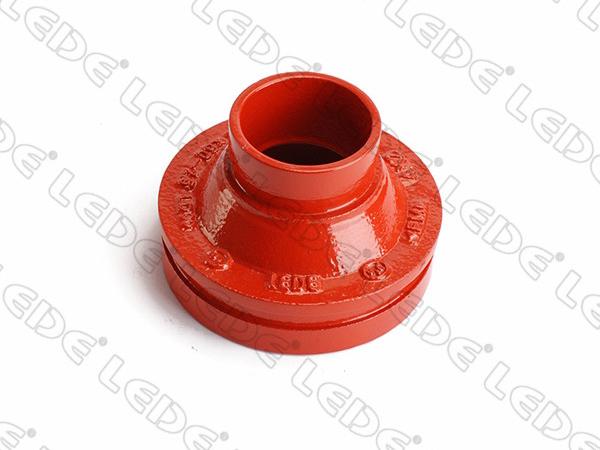

Reducción ranurada

  •   Reducción ranurada
  •   Reducción ranurada
  •   Reducción ranurada
  •   Reducción ranurada

Introducción del producto
Hierro dúctil (ASTM A536)
Presión: presión de trabajo del agua 300 psi
Prueba: de acuerdo con las normas ANSI / AWWA C110 / A21.10 según corresponda.
Aprobaciones: listado por Underwriters Laboratories y aprobado por Factory Mutual.
Normas: ANSI / AWWA C110 / A21.10 según corresponda.
Revestimiento: revestimiento sellado (material asfáltico) por dentro y por fuera, aprobado por NSF61
Opciones de revestimiento:epoxi, pintura, dacromet, galvanizado en caliente.

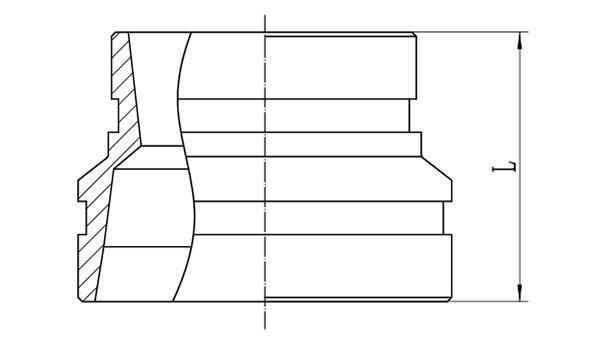

Dibujos con dimensiones
Dibujos con dimensiones
Información técnica
Reducción ranurada XGQT07
Tamaño nominal mm/in Diámetro externo del tubo mm/pulgada Dimensiones L(mm) Presión de trabajo (psi)
40×32 48.3×42.4 64 300
11 / 2 ×1 1 / 4 1.9×1.669
50×32 60.3×42.4 64
2×11 / 4 2.375×1.669
50×40 60.3×48.3 64
2×11 / 2 2.375×1.9
65×32 73×42.4 64
21 / 2 ×1 1 / 4 2.875×1.669
65×40 73×48.3 64
21 / 2 ×1 1 / 2 2.875×1.9
65×50 73×60.3 64
21 / 2 ×2 2.875×2.375
65×40 76.1×48.3 64
21 / 2 ×1 1 / 2 3×1.9
65×50 76.1×60.3 64
21 / 2 ×2 3×2.375
80×32 88.9×42.4 64
3×11 / 4 3.5×1.669
80×40 88.9×48.3 64
3×11 /2 3.5×1.9
80×50 88.9×60.3 64
3×2 3.5×2.375
80×65 88.9×73 64
3×21 / 2 3.5×2.875
80×65 88.9×76.1 64
3×21 / 2 3.5×3
100×50 108×60.3 76
4×2 4.25×2.375
100×65 108×73 76
4×21 / 2 4.25×2.875
100×65 108×76.1 76
4×21 / 2 4.25×3
100×80 108×88.9 76
4×3 4.25×3.5
100×32 114.3×42.4 76
4×11 / 4 4.5×1.669
100×40 114.3×48.3 76
4×11 / 2 4.5×1.9
100×50 114.3×60.3 76
4×2 4.5×2.375
100×65 114.3×73 76
4×21 / 2 4.5×2.875
100×65 114.3×76.1 76
4×21 / 2 4.5×3
100×80 114.3×88.9 76
4×3 4.5×3.5
125×50 133×60.3 85
5×2 5.25×2.375
125×65 133×73 85
5×21 / 2 5.25×2.875
125×65 133×76.1 85
5×21 / 2 5.25×3
125×80 133×88.9 85
5×3 5.25×3.5
125×100 133×108 85
5×4 5.25×4.25
125×100 133×114.3 85
5×4 5.25×4.5
125×50 139.7×60.3 85
5×2 5.5×2.375
125×65 139.7×73 85
5×21 / 2 5.5×2.875
125×65 139.7×76.1 85
5×21 / 2 5.5×3
125×80 139.7×88.9 85
5×3 5.5×3.5
125×100 139.7×108 85
5×4 5.5×4.25
125×100 139.7×114.3 85
5×4 5.5×4.5
125×50 141.3×60.3 85
5×2 5.563×2.375
125×65 141.3×73 85
5× 2 1 /2 5.563×2.875
125×65 141.3×76.1 85
5× 2 1 /2 5.563×3
125×80 141.3×88.9 85
5×3 5.563×3.5
125×100 141.3×114.3 85
5×4 5.563×4.5
150×50 159×60.3 85
6×2 6.25×2.375
150×65 159×73 85
6×21 / 2 6.25×2.875
150×65 159×76.1 85
6×21 / 2 6.25×3
150×80 159×88.9 85
6×3 6.25×3.5
150×100 159×108 85
6×4 6.25×4.25
150×100 159×114.3 85
6×4 6.25×4.5
150×125 159×133 85
6×5 6.25×5.25
150×125 159×139.7 85
6×5 6.25×5.5
150×50 165.1×60.3 85
6×2 6.5×2.375
150×65 165.1×73 85
6×21 / 2 6.5×2.875
150×65 165.1×76.1 85
6×21 / 2 6.5×3
150×80 165.1×88.9 85
6×3 6.5×3.5
150×100 165.1×108 85
6×4 6.5×4.25
150×100 165.1×114.3 85
6×4 6.5×4.5
150×125 165.1×133 85
6×5 6.5×5.25
150×125 165.1×139.7 85
6×5 6.5×5.5
150×50 168.3×60.3 85
6×2 6.63×2.375
150×65 168.3×73 85
6×21 / 2 6.625×2.875
150×65 168.3×76.1 85
6×21 / 2 6.625×2.375
150×80 168.3×88.9 85
6×3 6.625×3.5
150×100 168.3×114.3 85
6×4 6.625×4.5
150×125 168.3×139.7 85
6×5 6.625×5.5
200×65 219.1×76.1 85
8×21 / 2 8.63×3
200×80 219.1×88.9 85
8×3 8.625×3.5
200×100 219.1×108 85
8×4 8.625×4.25
200×100 219.1×114.3 85
8×4 8.625×4.5
200×125 219.1×139.7 85
8×5 8.625×5.5
200×150 219.1×159 85
8×6 8.625×6.25
200×150 219.1×165.1 85
8×6 8.63×6.5
200×150 219.1×168.3 85
8×6 8.625×6.63
250×100 273×108 90
10×4 10.75×4.25
250×100 273×114.3 90
10×4 10.75×4.5
250×125 273×133 90
10×5 10.75×5.25
250×125 273×139.7 90
10×5 10.75×5.5
250×150 273×159 90
10×6 10.75×6.25
250×150 273×165.1 90
10×6 10.75×6.5
250×200 273×219.1 90
10×8 10.75×8.625
300×100 323.9×114.3 90
12×4 12.75×4.5
300×125 323.9×133 90
12×5 12.75×5.25
300×125 323.9×139.7 90
12×5 12.75×5.5
300×150 323.9×159 90
12×6 12.75×6.25
300×150 323.9×165.1 90
12×6 12.75×6.625
300×200 323.9×219.1 90
12×8 12.75×8.63
300×250 323.9×273 90
12×10 12.75×10.75

La empresa LEDE es diseñador y fabricante de accesorios de unión del sistema de tubería ranurada, es el líder de los fabricantes y proveedores chinos de reducciones ranuradas, proporciona productos de conexión de tuberías y control de flujo para sistemas de protección contra incendios y sistemas de trabajo de agua. Tenemos diferentes tamaños de reducciones ranuradas para tubería ranurada, todos son fabricados de acuerdo con certificados de UL, CE, ISO, etc. Diseñados con equipos de automatización completos y excelentes experiencias en fabricación. La empresa LEDE ofrece tanto reducción ranurada de hierro dúctil de calidad como soluciones personalizadas de extinción de incendios y suministro de agua a base de las demandas requeridas.
