Cruceta de reducción roscada para tubería ranurada

  • Cruceta de reducción roscada para tubería ranurada
  • Cruceta de reducción roscada para tubería ranurada
  • Cruceta de reducción roscada para tubería ranurada

Características
Listada por UL y aprobada por Factory Mutual para servicio 230 PSI.
Hierro dúctil fundido por las normas ASTM 126 CLASS B.
Dimensiones conforme a las normas ANSI B 16.4 CLASS 125.
Las roscas son NPT según las normas ANSI/ASME B1.20.1.

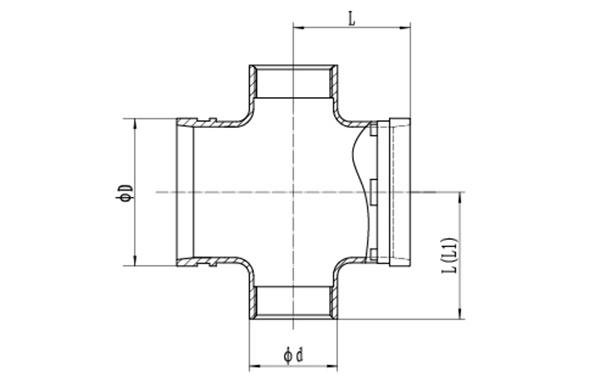

Dibujos con dimensiones
Dibujos con dimensiones
Información técnica
Cruceta de reducción roscada XGQT05
Tamaño nominal mm/in Diámetro externo del tubo mm/pulgada Dimensiones Presión de trabajo ( psi )
L D d
L L1 mm mm
50×25 60.3×33.7 70 60 43 230
2×1 2.375×1.327
50×32 60.3×42.4 70 60 52
2x11/4 2.375×1.669
50×40 60.3×48.3 70 60 58
2x11/2 2.375×1.9
65×25 73.0×33.7 76 73 43
21/2x1 2.875×1.327
65×32 73.0×42.4 76 73 52
21/2x11/4 2.875×1.669
65×40 73.0×48.3 76 73 58
21/2x11/2 2.875×1.9
65×50 73.0×60.3 76 73 70
21/2x2 2.875×2.375
65×25 76.1×33.7 76 76 43
21/2x1 3×1.327
65×32 76.1×42.4 76 76 52
21/2x11/4 3×1.669
65×40 76.1×48.3 76 76 58
21 / 2 ×1 1 / 2 3×1.9
65×50 76.1×60.3 76 76 70
21/2x2 3×2.375
80×25 88.9×33.7 86 89 43
3×1 3.5×1.327
80×32 88.9×42.4 86 89 52
3x11/4 3.5×1.669
80×40 88.9×48.3 86 89 58
3x11/2 3.5×1.9
80×50 88.9×60.3 86 89 70
3×2 3.5×2.375
80×65 88.9×76.1 86 89 86
3x21/2 3.5×3
100×50 108.0×60.3 90 98* 108 70
4×2 4.25×2.375
100×65 108.0×76.1 90 98* 108 86
4x21/2 4.25×3
100×80 108×88.9 90 98* 108 99
4×3 4.25×3.5
100×25 114.3×33.7 90 98* 114 43
4×1 4.5×1.327
100×32 114.3×42.4 90 98* 114 52
4x11/4 4.5×1.669
100×40 114.3×48.3 90 98* 114 58
4x11/2 4.5×1.9
100×50 114.3×60.3 90 98* 114 70
4×2 4.5×2.375
100×65 114.3×76.1 90 98* 114 86
4x21/2 4.5×3
100×80 114.3×88.9 90 98* 114 99
4×3 4.5×3.5
125×40 139.7×48.3 105 140 58
5x11/2 5.5×1.9
125×50 139.7×Rc2 105 140 70
5×2 5.5×2.375
125×65 139.7×76.1 105 140 86
5x21/2 5.5×3
125×80 139.7×88.9 105 140 99
5×3 5.5×3.5
125×100 139.7×114.3 105 140 124
5×4 5.5×4.5
125×40 141.3×48.3 105 141 58
5x11/2 5.563×1.9
125×50 141.3×60.3 105 141 70
5×2 5.563×2.375
125×65 141.3×73 105 141 86
5x21/2 5.563×2.875
125×80 141.3×88.9 105 141 99
5×3 5.563×3.5
125×100 141.3×114.3 105 141 124
5×4 5.563×4.5
150×50 159.0×60.3 110 120* 159 70
6×2 6.250×2.375
150×65 159.0×76.1 110 120* 159 86
6x21/2 6.25×3
150×80 159.0×88.9 110 120* 159 99
6×3 6.25×3.5
150×100 159×114.3 110 120* 159 124
6×4 6.25×4.5
150×40 165.1×48.3 110 120* 165 58
6x11/2 6.5×1.9
150×50 165.1×60.3 110 120* 165 70
6×2 6.5×2.375
150×65 165.1×76.1 110 120* 165 86
6x21/2 6.5×3
150×80 165.1×88.9 110 120* 165 99
6×3 6.5×3.5
150×100 165.1×114.3 110 120* 165 124
6×4 6.5×4.5
150×40 168.3×48.3 110 120* 168 58
6x11/2 6.625×1.9
150×50 168.3×60.3 110 120* 168 70
6×2 6.625×2.375
150×65 168.3×76.1 110 120* 168 86
6x21/2 6.625×3
150×80 168.3×88.9 110 120* 168 99
6×3 6.625×3.5
150×100 168.3×Rc4 110 120* 168 124
6×4 6.625×4.5
200×50 219.1×60.3 146 219 70
8×2 8.625×2.375
200×50 219.1×76.1 146 219 86
8x21/2 8.625×3
200×80 219.1×88.9 146 219 99
8×3 8.625×3.5
200×100 219.1×114.3 146 219 124
8×4 8.625×4.5

La empresa LEDE es diseñador y fabricante de accesorios de unión del sistema de tubería ranurada, es el líder de los fabricantes y proveedores chinos de cruceta de reducción roscada para tubería ranurada, proporciona productos de conexión de tuberías y control de flujo para sistemas de protección contra incendios y sistemas de trabajo de agua. Tenemos diferentes tamaños de cruceta de reducción roscada para tubería ranurada, todos son fabricados de acuerdo con certificados de UL, CE, ISO, etc. Diseñados con equipos de automatización completos y excelentes experiencias en fabricación. La empresa LEDE ofrece tanto cruceta de reducción roscada de hierro dúctil de calidad como soluciones personalizadas de extinción de incendios y suministro de agua a base de las demandas requeridas.
